ضرورت شکلدهی و هدایت دقیق پرتو
در قلب هر سیستم رادیوگرافی مدرن، اصل ALARA (کاهش دوز تا حد معقول ممکن) یک اصل بنیادین و غیرقابل چشمپوشی است. این اصل نه تنها برای ایمنی بیمار، بلکه برای محافظت از پرسنل و بهبود کیفیت تشخیصی نیز حیاتی است. در این مسیر، پس از تولید پرتوهای ایکس در تیوب، مهمترین قدم، شکلدهی، محدودسازی و هدایت دقیق این پرتوها به سمت ناحیه هدف است. این وظیفه خطیر بر عهده قطعهای مهندسیشده و هوشمند به نام کولیماتور رادیولوژی است. کولیماتور رادیولوژی که گاهی با نامهای محدودکننده پرتو یا دیافراگم پرتو نیز شناخته میشود، به عنوان دروازهبان هوشمند پرتو عمل میکند. این وسیله مستقیماً به خروجی تیوب اشعه ایکس متصل شده و با ایجاد یک میدان پرتو کاملاً تعریفشده و منطبق بر ناحیه آناتومیک مورد نظر، از تابش غیرضروری به سایر بخشهای بدن بیمار جلوگیری میکند. استفاده از یک کولیماتور رادیولوژی دقیق و باکیفیت، مستقیماً منجر به کاهش چشمگیر دوز پرتو دریافتی بیمار، کاهش پرتوهای پراکنده (که کیفیت تصویر را پایین میآورند) و افزایش کنتراست و وضوح تصویر نهایی میشود. بنابراین، این قطعه کوچک اما حیاتی، نقشی کلیدی در ارتقای همزمان ایمنی و کیفیت در تصویربرداری تشخیصی ایفا میکند.
تعهد شرکت بینالمللی تراست خاورمیانه به تأمین تجهیزات دقیق و استاندارد
دقت و قابلیت اطمینان یک کولیماتور رادیولوژی، ارتباط مستقیمی با کیفیت ساخت، مواد بهکار رفته و دقت مهندسی آن دارد. شرکت بینالمللی تراست خاورمیانه با درک این اهمیت و با تکیه بر شبکه تأمین قوی و ارتباط با تولیدکنندگان برتر جهانی، مجموعهای از باکیفیتترین کولیماتور رادیولوژیهای بازار را گردآوری کرده است. این شرکت با ارائه محصولاتی از برندهای معتبری مانند VAREX (واریکس) آمریکا و دیگر سازندگان شناختهشده، نیاز مراکز تصویربرداری به قطعاتی دقیق، بادوام و مطابق با استانداردهای بینالمللی را برطرف میسازد. کارشناسان فنی تراست خاورمیانه، با آگاهی از جزئیات فنی مدلهای مختلف دستگاههای رادیوگرافی موجود در ایران، میتوانند مشاوره تخصصی برای انتخاب کولیماتور رادیولوژی کاملاً سازگار با مدل دستگاه شما ارائه دهند.
آناتومی، اصول عملکرد و طراحی کولیماتور رادیولوژی
یک کولیماتور رادیولوژی بر اساس اصول ساده اما مؤثر هندسی و فیزیکی کار میکند تا پرتوهای ایکس را به شکل یک هرم معکوس یا یک باریکه مستطیلی/دایرهای کاملاً تعریفشده درآورد.
ساختار فیزیکی و اجزای اصلی
ساختار یک کولیماتور رادیولوژی معمولاً شامل اجزای کلیدی زیر است:
-
بدنه اصلی: محفظهای فلزی (اغلب از جنس آلومینیوم یا آلیاژهای سبک) که تمامی اجزا در آن جای گرفته و به جلوی محفظه تیوب اشعه ایکس متصل میشود.
-
صفحات سربی (Blades یا Shutters): هسته اصلی عملکرد کولیماتور رادیولوژی. این صفحات که از جنس سرب یا آلیاژهای سنگین با چگالی بالا ساخته شدهاند، وظیفه جذب و مسدود کردن پرتوهای ایکس خارج از محدوده مورد نظر را بر عهده دارند. یک کولیماتور رادیولوژی استاندارد معمولاً دارای دو جفت صفحه سربی متحرک است:
-
جفت صفحات جانبی (X-direction): که حرکت آنها عرض میدان پرتو را کنترل میکنند.
-
جفت صفحات طولی (Y-direction): که حرکت آنها طول میدان پرتو را کنترل میکنند.
حرکت هماهنگ این چهار صفحه، امکان ایجاد یک پنجره یا آپچر (Aperture) مستطیلی شکل با ابعاد قابل تنظیم را فراهم میآورد.
-
-
مکانیزم حرکتی: این صفحات سربی توسط یک سیستم مکانیکی دقیق (اغلب شامل چرخدندههای ریز، پیچهای ساچمهای و موتورهای پلهای در مدلهای خودکار) جابهجا میشوند. در مدلهای دستی، این حرکت توسط دستههای کنترلی خارجی انجام میشود.
-
نشانگر نور مرئی (Light Beam Diaphragm): یکی از اجزای حیاتی کولیماتور رادیولوژی. این سیستم شامل یک لامپ (معمولاً هالوژن یا LED) و یک آیینه است که پرتو نور مرئی را دقیقاً از همان مسیر و با همان ابعاد پرتو اشعه ایکس روی بدن بیمار میتاباند. این نور، “سایه میدان پرتو” را نشان میدهد و به اپراتور امکان میدهد قبل از تابش اشعه ایکس، به دقت ناحیه مورد نظر را قاببندی و تنظیم کند.
-
فیلترها (در برخی مدلهای پیشرفته): برخی کولیماتور رادیولوژیها مجهز به محفظهای برای قرار دادن فیلترهای اضافی (مانند فیلترهای آلومینیوم برای یکنواختکردن پرتو یا فیلترهای مخصوص برای ماموگرافی) هستند.
اصول هندسی و عملکرد میدان پرتو
طراحی کولیماتور رادیولوژی بر اساس اصل مشابهت مثلثها است. نقطه کانونی تیوب اشعه ایکس (منبع پرتو) در رأس یک مخروط پرتو قرار دارد. صفحات سربی کولیماتور رادیولوژی به گونهای قرار میگیرند که لبههای آنها دقیقاً با خطوط مماس بر این مخروط همراستا باشند. با حرکت صفحات و تغییر فاصله بین آنها، اندازه و شکل قاعده این مخروط (یعنی میدان پرتو روی پوست بیمار) به دقت کنترل میشود. سیستم نوری نیز دقیقاً بر همین اساس تنظیم شده تا نور مرئی، شبیهسازی کاملی از پرتو ایکس باشد.
انواع کولیماتور رادیولوژی بر اساس فناوری و کاربرد
کولیماتور رادیولوژی در انواع مختلفی برای پاسخگویی به نیازهای گوناگون تولید میشود.
دستهبندی بر اساس نوع کنترل و مکانیزم
| نوع کولیماتور رادیولوژی | ویژگیهای کلیدی و نحوه کنترل | مزایا | معایب / ملاحظات |
|---|---|---|---|

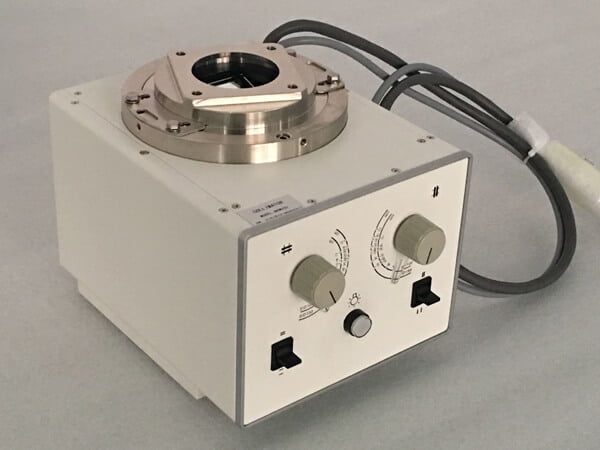

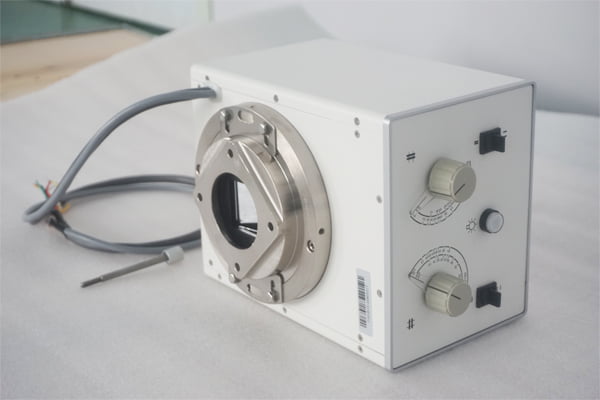

| کولیماتور دستی (Manual Collimator) | تنظیم صفحات سربی به صورت کاملاً مکانیکی و توسط دستههای چرخان یا اهرمهای خارجی انجام میشود. نور مرئی معمولاً به صورت دستی روشن/خاموش میشود. | ساختار ساده، هزینه تعمیر و نگهداری پایینتر، عدم وابستگی به برق برای عملکرد اصلی. | سرعت تنظیم کمتر، احتمال خطای انسانی در تنظیم دقیق، فقدان قابلیتهای پیشرفته. |
| کولیماتور خودکار (Automatic/PBL Collimator) | حرکت صفحات و تنظیم میدان پرتو به صورت الکترونیکی و خودکار کنترل میشود. این سیستم اغلب با فوتوتایمر (تشخیصدهندههای خودکار میدان) یکپارچه شده است. | سرعت و دقت بسیار بالا: میدان پرتو به طور خودکار بر اساس اندازه کاست یا سنسور دیجیتال تنظیم میشود. کاهش خطای انسانی، امکان برنامهریزی برای اندازههای ثابت. | طراحی پیچیدهتر، هزینه خرید و تعمیرات بالاتر، وابستگی به برق و الکترونیک. |
| کولیماتور چندلتی (Multileaf Collimator – MLC) | یک نوع پیشرفته و تخصصی که در رادیوتراپی (پرتودرمانی) استفاده میشود. از دهها یا صدها صفحه سربی نازک و مجزا (برگ) تشکیل شده که هر کدام به طور مستقل توسط موتور کنترل میشوند. | امکان شکلدهی بسیار پیچیده و مطابق با حجم تومور در پرتودرمانی، حفاظت بهتر بافتهای سالم. | بسیار گرانقیمت، مخصوص دستگاههای رادیوتراپی مانند شتابدهنده خطی (LINAC). |
دستهبندی بر اساس سازگاری با دستگاه
-
کولیماتور عمومی: برای دستگاههای رادیوگرافی عمومی و استخوانشناسی.
-
کولیماتور ماموگرافی: طراحی خاص برای دستگاههای ماموگرافی، اغلب با قابلیت ایجاد میدانهای مستطیلی و مربعی کوچک و دقیق.
-
کولیماتور سیآرم (C-Arm): برای دستگاههای فلوروسکوپی سیآرم در اتاق عمل و آنژیوگرافی.
ویژگیهای فنی مهم در انتخاب کولیماتور رادیولوژی
| ویژگی فنی | توضیح و اهمیت |
|---|---|
| دامنه اندازه میدان (Field Size Range) | کوچکترین و بزرگترین ابعاد مستطیلی که کولیماتور رادیولوژی میتواند ایجاد کند (مثلاً از ۰×۰ تا ۴۳×۴۳ سانتیمتر در فاصله کانونی-پوست استاندارد). |
| دقت همراستایی نور و پرتو (Beam/Light Alignment) | میزان انطباق دقیق میدان نور مرئی با میدان واقعی اشعه ایکس. عدم انطباق (میزان خطا معمولاً باید کمتر از ۲٪ باشد) میتواند منجر به تابش به ناحیه اشتباه شود. |
| ضخامت و خلوص صفحات سربی | صفحات باید ضخامت کافی (معادل حداقل ۲ میلیمتر سرب) داشته باشند تا پرتوهای خارج از میدان را به طور مؤثر جذب کنند. |
| سیستم روشنایی نور مرئی | شدت و یکنواختی نور پروژکتور. نور باید به اندازهای قوی باشد که در محیطهای نیمهتاریک اتاق رادیولوژی به وضوح دیده شود. |
| قابلیت Positive Beam Limiting (PBL) | در کولیماتور رادیولوژی خودکار، این قابلیت به سیستم اجازه میدهد به طور خودکار و بر اساس اندازه دیجیتالی که شناسایی میکند، میدان پرتو را محدود کند و از تابش اضافی جلوگیری نماید. یک ویژگی ایمنی بسیار مهم. |
اهمیت و مزایای استفاده از کولیماتور رادیولوژی
استفاده صحیح از کولیماتور رادیولوژی مزایای متعددی را به همراه دارد که در چهار حوزه کلی قابل دستهبندی است:
ایمنی بیمار (کاهش دوز پرتو)
-
کاهش دوز مؤثر: با محدود کردن تابش فقط به ناحیه تشخیصی مورد نیاز، دوز پرتو دریافتی توسط کل بدن بیمار به شدت کاهش مییابد. این امر به ویژه برای اندامهای حساس به پرتو مانند غده تیروئید، لنز چشم و غدد جنسی حیاتی است.
-
پیشگیری از تابش غیرضروری: از تابش به بخشهای سالم بدن که هیچ اطلاعات تشخیصی ارائه نمیدهند، جلوگیری میکند.
بهبود کیفیت تصویر تشخیصی
-
کاهش پرتوهای پراکنده (Scatter Radiation): پرتوهای ایکسی که از میدان اصلی خارج میشوند، با برخورد به بدن بیمار یا اجسام اتاق، پراکنده شده و به سمت دیجیتال دتکتور بازمیگردند. این پرتوهای پراکنده، کنتراست تصویر را کاهش داده و آن را تار (کدر) میکنند. کولیماتور رادیولوژی با محدود کردن میدان اولیه، منبع تولید این پرتوهای پراکنده را به حداقل میرساند.
-
افزایش نسبت سیگنال به نویز (SNR): با حذف پرتوهای اضافی و پراکنده، سیگنال مفید مربوط به ناحیه هدف واضحتر شده و کیفیت کلی تصویر ارتقا مییابد.
ایمنی پرسنل
-
پرتوهای پراکنده کاهشیافته، به معنای قرارگیری کمتر پرسنل حاضر در اتاق (مانند پرستار یا همراه بیمار) در معرض پرتوهای غیرمستقیم است.
رعایت مقررات و استانداردها
-
استفاده از کولیماتور رادیولوژی و محدود کردن میدان پرتو، بخشی الزامی از پروتکلهای حفاظت پرتویی و استانداردهای بینالمللی (مانند ICRP) و ملی است.
نکات مهم در انتخاب، نصب و نگهداری
-
سازگاری: اطمینان حاصل کنید کولیماتور رادیولوژی انتخابی کاملاً با مدل، برند و نسل دستگاه رادیوگرافی شما سازگار باشد.
-
کیفیت ساخت و برند: محصولات برندهای معتبری مانند VAREX به دلیل دقت مهندسی، کیفیت مواد و دوام بالا شناخته شدهاند.
-
نصب و کالیبراسیون: نصب و به ویژه کالیبراسیون همراستایی نور و پرتو باید توسط تکنسین مجرب و با استفاده از ابزار دقیق (مانند دستگاههای تست کولیماتور) انجام شود. این کالیبراسیون باید به طور دورهای تکرار گردد.
-
نگهداری دورهای: تمیز کردن پنجره پلاستیکی پروژکتور نور، بررسی سلامت لامپ نور مرئی و اطمینان از حرکت روان صفحات سربی.
سرمایهگذاری بر دقت و ایمنی
یک کولیماتور رادیولوژی دقیق، بیش از یک قطعه یدکی ساده است. این وسیله، خط مقدم دفاع در برابر تابش غیرضروری و ابزاری کلیدی برای تولید تصاویر تشخیصی با بالاترین کیفیت است. سرمایهگذاری بر روی یک کولیماتور رادیولوژی باکیفیت، به معنای سرمایهگذاری بر روی سلامت بیماران، سلامت پرسنل و اعتبار حرفهای مرکز تصویربرداری شماست. انتخاب محصولی استاندارد از یک تأمینکننده معتبر، آرامش خاطر و عملکرد بهینه دستگاه را برای سالها تضمین میکند.
اقدام عملی: انتخاب دروازهبانی مطمئن برای پرتوهای شما
شرکت بینالمللی تراست خاورمیانه با ارائه انواع کولیماتور رادیولوژی دستی و خودکار از برندهای معتبر، همراهی قابل اعتماد برای مراکز رادیولوژی در سراسر کشور است. ما امکان تأمین قطعه مناسب برای مدل دستگاه شما را فراهم کرده و با پشتیبانی فنی، در خدمت حفظ استانداردهای ایمنی و کیفیت هستیم.
برای دریافت مشاوره فنی، استعلام قیمت و خرید کولیماتور رادیولوژی سازگار با دستگاه خود، همین حالا با کارشناسان مجرب ما در شرکت بینالمللی تراست خاورمیانه تماس بگیرید. اجازه ندهید دقت پرتوهای شما کمباشد.
۰۲۱-۶۵۰۱۱۵۱۳
